SZ680體式顯微鏡

產品型號:SZ680

負責人:張雅麗

QQ:2845887288

手機:13937153969

在線留言 400-098-6966

產品詳情

人機工程學設計

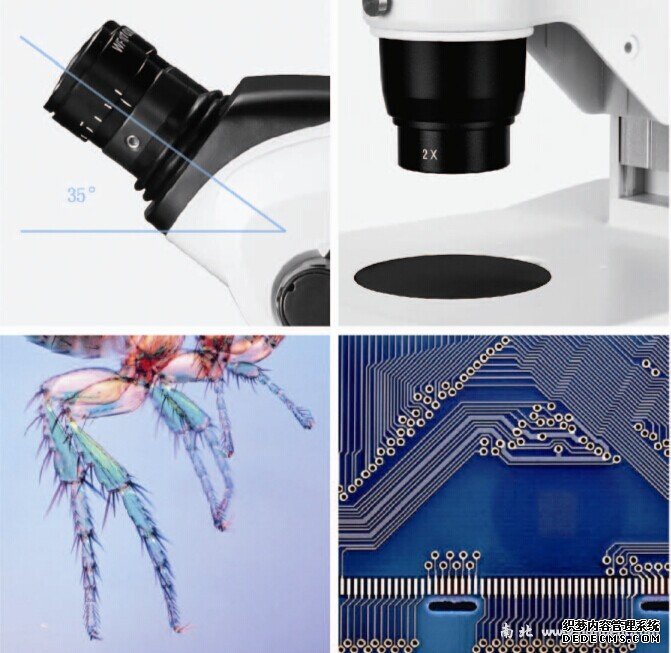

lSZ680、690、780系列產品采用35°觀察角，利于長期坐姿觀察

lSZ650、SZ690系列產品采用40°、60°兩種觀察角機型，60°觀察角機型專門用于IC引線球焊機、邦定機等專業設備的配套

l330mm×300mm大底座，高穩定件、適合各種標本解剖

優異的光學、結構設計

l整機采用格臨諾式結構體系，整體內藏式轉軸變倍機構

l左右光路全瞳距范圍無像傾斜，長時間觀察無眩暈感（號：201320807245.0）

l左右光路12°體視角，立體視覺感強烈大視野、高變倍比

精良的制造工藝與品質

l光學系統高分辨率、大景深范圍；色彩還原逼真、對比度銳利

l操作人員手感舒適（高精度機械制造、精密裝配工藝）

l材質高端穩定（PC樹脂外殼，鋁合金、銅合金結構零件、奧氏體不銹鋼傳動零件）

水準的產品造型設計

l外觀造型優雅，風范

l大空艙式一體化主機外觀設計，操作部件風格,手感宜人

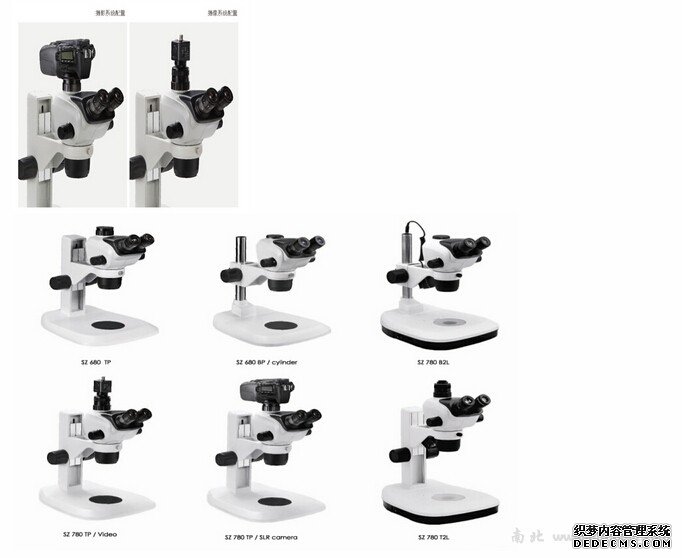

產品系列配置齊全、功能完備

l各型影像輸出接口，內置數碼影像機型

lLED、鹵素?zé)?、冷光源等系列照明裝置（85V-265V寬電壓輸入)

l各型專業用途支架和操作配件

產品系列	SZ650	SZ680	SZ690	SZ780
物鏡變倍比范圍	0.7X-4.5X	0.68X-4.7X	0.68X-4.7X	0.66X-5.1X
變倍比	1:6.5	1:6.8	1:6.8	1:7.8
像方視場直徑	Φ22	Φ23	Φ22	Φ24
前工作距離	110	110	110	110
體視角	12°	12°	12°	12°
觀察角	40°、60°	35°	35°	35°
眼瞳距范圍	50-75	50-75	50-75	50-75
攝影攝像輸出分光比	無配置
導軌支架對焦行程		80
立柱支架對焦行程		115

SZ680系列產品光學性能參數表(0.68x-4.7x)

附加物鏡

工作距離

0.5X

189mm

0.75X

122mm

1X(內置）

115mm

1.5X

42mm

36mm

10X目鏡

Φ23mm

放大倍率視場直徑

3.4-23.5

67.65-9.79

5.1-35.25

45.09-6.52

6.8-47

33.82-1.89

10.2-70.5

22.53-3.26

13.6-94

16.91-2.46

15X目鏡

Φ16mm

放大倍率視場直徑

5.1-35.25

47.06-6.81

7.65-52.88

31.37-4.53

10.2-70.5

23.53-3.40

15.3-105.8

15.69-2.27

20.4-141

11.76-1.70

20X目鏡

Φ12mm

放大倍率視場直徑

6.8-47

35.294-5.11

10.2-70.5

23.53-3.40

13.6-94

17.65-2.55

20.4-141

11.76-1.70

27.2-188

8.82-1.28

SZ780系列產品光學性能參數表(0.66-5.1x)

附加物鏡

工作距離

0.5X

189mm

0.75X

122mm

1X(內置）

115mm

1.5X

42mm

36mm

10X目鏡

Φ24mm

放大倍率視場直徑

3.3-25.5

72.73-9.41

4.95-38.25

48.48-6.27

6.6-51

36.36-4.71

9.9-76.5

24.24-3.14

13.2-102

18.18-2.35

15X目鏡

Φ16mm

放大倍率視場直徑

4.95-38.25

48.46-6.27

7.43-57.38

32.32-4.18

9.9-76.5

24.24-3.14

14.85-114.75

16.16-2.09

19.8-153

12.12-1.57

20X目鏡

Φ12mm

放大倍率視場直徑

6.6--51

36.36-4.71

9.9-76.5

24.24-3.14

13.2-102

18.18-2.35

19.8-153

12.12-1.57

26.4-204

9.09-1.18

全系列產品列表

產品系列	SZ650	SZ680	SZ690	SZ780
WF10X目鏡	●●	－	●●	－
H-WF10X目鏡	－	●●	－	●●
WF15X目鏡	○○	－	○○	－
H-WF15X目鏡	－	○○	－	○○
WF20X目鏡	○○	－	○○	－
H-WF20X目鏡	－	○○	－	○○
0.5X消色差附加物鏡	○	○	○	○
0.75X消色差附加物鏡	○	○	○	○
1.5X消色差附加物鏡	○	○	○	○
2.0X消色差附加物鏡	○	○	○	○
0.5X平場消色差附加物鏡	－	○	－	○
2.0X平聲消色差附加物鏡	－	○	－	○
影攝像輸出功能	－	○	－	○
