產品概述：
ATL30007內置5臺超高分辨率光纖光譜儀，每臺光譜儀都采用了4096像素的高靈敏度線性CMOS，并有超低噪聲CMOS信號處理電路，從
而降低了傳感器的噪聲，獲得信噪比，而且提高了ATL30007的測量可靠性，測量結果不隨環境溫度變化。
ATL30007可接收SMA905光纖輸入光或者自由空間光，通過USB2.0或者UART端口，輸出測量所得的光譜數據。
ATL30007需要一個12V直流電源供電或者USB供電，便于集成使用。
型號 | 探測器像素 | 探測器是否制冷 |
ATL30007 | 4096×5像素 | 否 |
產品特點：
l 探測器：線性CMOS
l 探測器像素：4096×5像素（內置5臺光譜儀）
l 超低噪聲CCD信號處理電路
l 光譜范圍：200-920nm（具體依需求而定）
l 光譜分辨率：0.1-0.16 nm (取決于光譜范圍、狹縫寬度)
l 光路結構：交叉C-T
l 積分時間：1ms-130s
l 供電電源：DC 12V±10%
l 數字位深：16 bit
l 光輸入接口：SMA905
l 數據輸出接口: USB2.0
典型應用：
l LIBS、等離子發光
l 激光波長測定
l 光譜分析/輻射分光分析/分光光度分析
l 受控熱核聚變
l 低壓等離子體光譜檢測
l 介質阻擋放電等離子體光譜檢測
l 等離子體加工過程分析
表1 電器特性
Parameter | Min | Typ | Max | Unit |
Operating voltage range | 12 | V | ||
Operating current | 3.0 | A | ||
Logic Inputs(3.3V LVTTL,) | 3.3 | V | ||
High level input voltage | 1.7 | 3.3 | 3.6 | V |
Low level input voltage | -0.3 | 0 | 1.0 | V |
Logic Output(3.3V LVTTL) | ||||
High level output voltage | 2.4 | 3.3 | 3.6 | V |
Low level output voltage | 0 | 0.4 | V |
該模塊配有2個SMA接頭和一個USB2.0通訊接口。

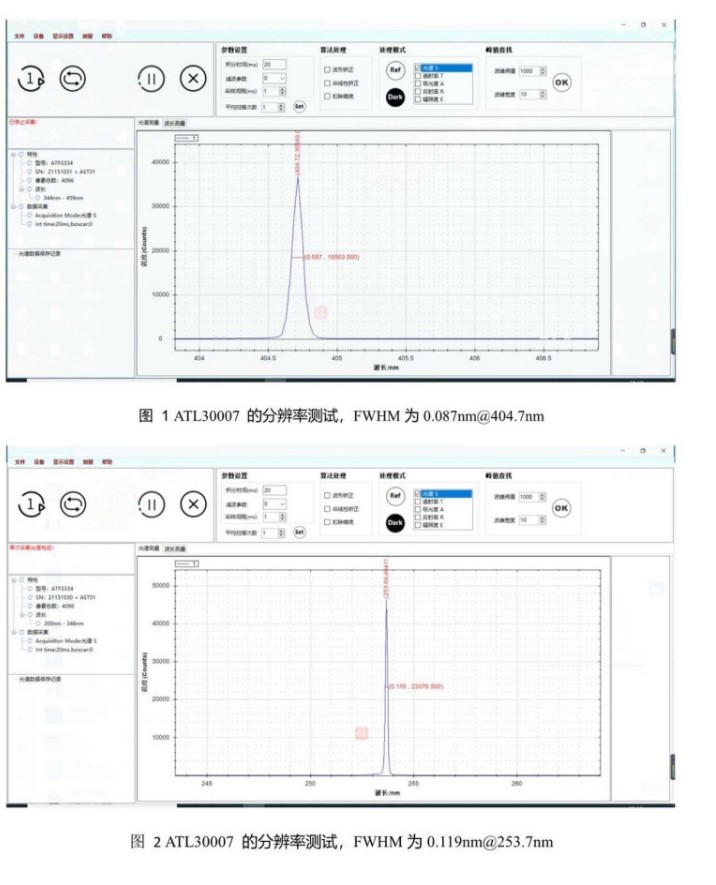

圖1 ATL30007 測試汞燈譜圖（波長范圍：200-924nm）的分辨率為0.1nm
