 二、概述

  2.1基本功能和依據標準：ST2644型超高阻微電流測試儀（高阻型體電阻率表面電阻率測試儀）是運用環形三電極法原理測量固體片狀、薄膜狀導靜電材料、絕緣材料體積電阻率和表面電阻率的多用途綜合測量裝置，也可作為超高阻計或微電流測試儀使用。該儀器設計符合國家標準GB/T 1410－2006/IEC 60093:1980：《固體絕緣材料體積電阻率和表面電阻率試驗方法》。

  2.2 儀器成套組成：由ST2644高阻儀主機、標配的環形三電極、連接線纜等部分組成。主機主要由高壓電源、微電流檢測計、嵌入式單片機系統組成。

  2.3優勢特征：

  1低頻交流電壓測試法，有別于普通的直流電壓測試法，可以克服材料在直流測試電壓下由于極化現象引起的穩定時間長、誤差大的缺點。

  2操作方式數字化，suo有參數設定、功能轉換全部采用數字化鍵盤輸入，操作簡便、性能穩定、壽命長，克服傳統機械開關功能單一、故障率高、體積大等缺點。

  3測試過程自動化，電壓、電流量程轉換，全部數字化電子開關，可手動/自動任選，避免傳統機械開關操作繁瑣，特別是不能自動化、人工數據后期處理的缺點。

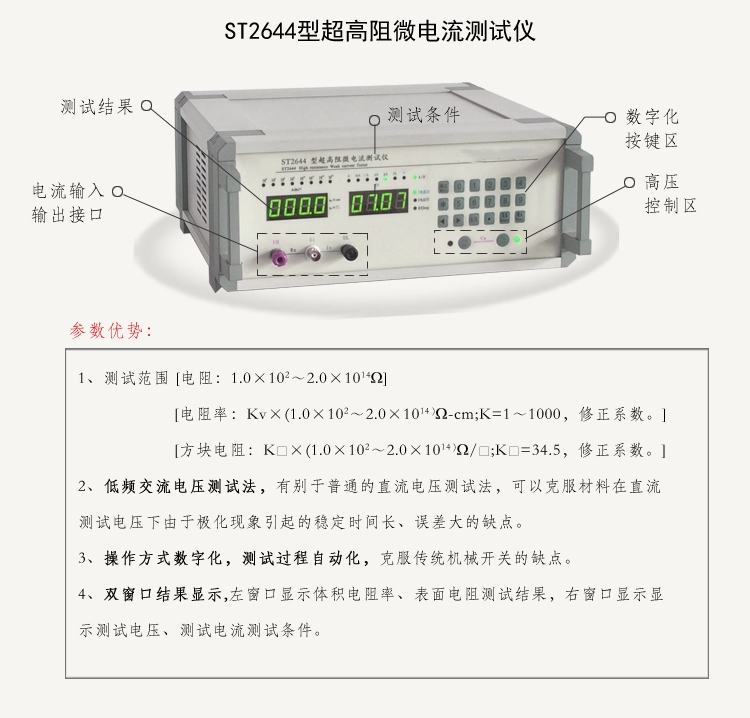

  4雙窗口結果顯示，數字化、多樣化，由數字表頭直接顯示，避免傳統模擬表頭讀數誤差。雙數字表頭顯示，左窗口顯示體積電阻率、表面電阻測試結果，右窗口顯示顯示測試電壓、測試電流測試條件，以及設定修正系數，內容全面。

  5測試安全保護，測試高壓du立操作開關，測試電流過流保護，有效保護儀器和操作者誤操作的安全。

  6便于功能拓展，選配薄膜測試探頭，可以測試高阻薄膜，選配夾具可以當高阻計和微電流表使用。也可測試高阻液態電阻率。

  2.4電極或夾具選配：儀器配備標準環形三電極，適用于一般片狀、薄膜狀樣品，客戶也可自備或定制電極以擴大應用場合，如從圓柱形外表、筒狀內壁測試電阻率和表面電阻，測試高阻元器件，測試微電流。

儀器具有測量精度高、靈敏度高、穩定性好、智能化程度高、結構緊湊、使用簡便等特點。

  2.5適用范圍：儀器適用于工礦企業、科研院所對于防靜電產品如防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等電阻值的檢驗以及絕緣材料和電子電器產品的絕緣電阻測量。也可用于微弱電流測量如光電效應和器件暗電流測量。

  三、基本技術參數

  1. 測量范圍、分辨率

  電    阻：1.0×102～ 2.0×1014  Ω,      分辨率0.01×102～ 0.01×1014  Ω

  電 阻 率： Kv×（1.0×102 ～ 2.0×1014 ）Ω-cm，分辨率0.01×103～ 0.01×1014  Ω-cm，K=1～1000，修正系數。

  方塊電阻： K□×（1.0×102～ 2.0×1014 ）Ω/□，分辨率0.01×103～ 0.01×1014 Ω/□，K□=34.5，修正系數。

  2. 量程劃分及誤差等級

  3 工作電源：220V±10％, f=50Hz±4％,PW≤20W

  4 外形尺寸：W×H×L=32cm×13cm×32cm

  凈   重：≤3.5kg

  5 環形三電極和可測樣品尺寸

  電極是由三個du立的單元組成:

  5.1中心為圓柱體,直徑為50mm,高度是40mm。

  5.2圓柱體外為一圓環,圓環內徑為60mm,外徑為80mm, 高是40mm。

  5.3底為一平板, 直徑為100mm的圓板，厚度一般為10mm

  可測樣品尺寸大于直徑90mm。厚度小于10mm。
