ABQ 鈕扣測試儀

ABQ 鈕扣測試儀

一、   簡介：

ABQ鈕扣測試儀，可配置NK、HF推拉力計和zhuan用夾具，zhuan用于測量鈕扣的扣合力或脫離衣物破壞力。檢測鈕扣、按鈕等固定強度是很重要的一項標準，尤其是在嬰兒和兒童服裝設計及制造中Z為重要。在鈕扣固定裝飾件上使用一定力的測量需要通過力度儀器來記錄。

二、   目的：

ABQ鈕扣測試儀的測試目的是界定成衣制造商的責任以保證鈕扣、按鈕及固定件能適當?shù)毓潭ㄔ诔梢律?，防止鈕扣等脫離成衣，造成嬰兒有機會吞服的危險。故此，suo有成衣上的鈕扣、按鈕及固定裝飾件（可整個放入小型物件測量器）均需通過鈕扣測試儀的檢測。

三、   意義及作用：

1、  此儀器的測試方法用作量度對鈕扣及衣物進行垂直拉力測試的力度，而鈕扣及按鈕并不拉扯至脫離衣物。

2、  此方法所要求鈕扣縫紉規格應該按照鈕扣制造商所定的標準。

3、  此測試方法用于建立不同穿著環境的關連性，以及對不同鈕的各類和品牌作出比較。

4、  此標準可能包含危險物料，操作及儀器，而標準內沒有列出suo有可能在使用上出現的安全問題。故此標準的使用者責任建立有關的安全和建康的規則，以及在使用前決定適當?shù)囊?guī)條。

5、  suo有鈕扣都需要用鎖鏈針步縫緊在布料上。

6、  按照測試要求，當Z大的鈕扣尺寸是大于6mm或小于/等于6mm，鈕扣就改須能分別承受90N有50N的拉力。

四、   儀器介紹：

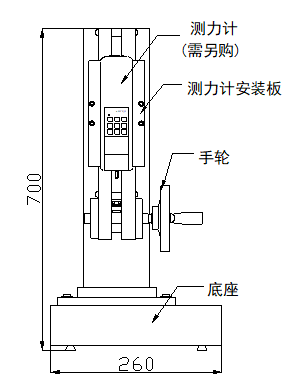

1、 儀器的機座（如下圖所示）：

· 機臺底座大，穩定性好，適合室內桌上測試使用。

· 螺桿傳動，測頭位移精確，側面手輪加載，操作簡單穩定。

· 底座標準配置的移動平臺，可實現左右、前后移動，方便準確裝夾。

· 可將本機臺安裝于桌（臺）上使用，使機架更加 穩固。

· 長×寬×高:260mm×360mm×700mm。

· 行程:180mm。

· 額定負荷:500N。

·凈重：約20kg。

2、 儀器的推拉力計：標準配置為指針式推拉力計NK—300

(也可配置數顯式推拉力計HF—300,價格不同)

    ⑴  指針式推拉力計

A、      型號：NK—300。

B、  Z大負荷：300N（30Kg）。

C、  推拉桿行程：10mm。

D、  工作溫度：20℃±10℃。

E、   運輸溫度：-27℃～+70℃。

F、   相對濕度：15%～80%RH。

G、  工作環境：周圍無震源及腐蝕性介質。

    ⑵  數顯式推拉力計

H、      型號：HF—300。

I、    Z大負荷：300N(Kg、N和ib三種單位可自動轉換)。

J、    分辨率：0.01N。

K、  精度：±0.5%。

L、   輸出接口：RS 232   九孔插座。

M、 電源:充電電源：220V/AC；電池連續工作時間：6～8小時。

N、  穩定性:溫漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小時/FS。

O、  標定范圍：滿量程標定。

P、   環境溫度：0～+60℃。

Q、  環境濕度：≤ 80%。

R、  允許過載：150%。

S、   供電方式：5 號鎳氰電池組 /220V AC 充電 4～6 小時。

3、 儀器的上夾具：

A、 · 型號：AJJ-013。

· 適用范圍：主要應用于鈕扣、玩具等拉力測試。

· Z大負荷：500N。

B、 ·型號：AJJ-014。

· 適用范圍：主要應用于鈕扣、玩具等拉力測試。

· Z大負荷：500N。

4、 儀器的底座夾具：

· 型號：AJJ-015。

· 適用范圍：主要應用于鈕扣、玩具等拉力測試。

· Z大負荷：500N。

五、儀器的安裝方法：

1、機座的安裝方法：

   本儀器可安裝在桌子上，使儀器更加穩固。安裝時請保證工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:300mm×200mm)安裝。

2、推拉力計的安裝方法：

A、用M4扳手將測力計安裝板上4個M 4×15的內六角圓柱頭螺釘松開，卸下測力計安裝板；

B、安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內，將測力計安 裝到測力計安裝板上；或用十字螺絲刀將附件 袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。 安裝板上145×30的孔旋入測力計4個M3的螺紋孔；

C、  安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下，將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔， 旋入測力計后蓋上的4個M3螺紋 孔（卸下M3×10的螺釘?shù)穆菁y孔）；

D、  安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。

3、上夾具的安裝方法：

將上夾具用附件中具有內螺紋連接鉤，安裝于推拉力計的測試桿上。

4、  底座夾具的安裝方法：

用附件中的2顆M6螺釘與M6內六角板手，將底座夾具與機座接連牢固即可。

六、一般測試操作過程：

1、將附有按鈕固定件的布料放入底座夾具上（放在帶有凹形的壓塊下），保持鈕扣面向上，推動推桿把手以?shī)A穩布片（并確保面料已被壓?。?。

2、逆時針?lè)较蛐D(zhuǎn)上夾具，使其抓口張開。

3、若用HF系列（數顯式推拉力計）的推拉力計時，打開電源，待液晶顯示屏顯示為零后即可。

4、安裝NK系列（指針式推拉力計）的推拉力計時，按一下切換按鈕，使指回到零位即可。

5、搖轉機身的手輪，使其上夾具向下運動，并能夠抓住鈕扣。

6、搖轉機身的手輪，使其向上運動。

七、日常保養與維護：

1、請勿超載使用，本儀器額定負荷為300N。

2、注意日常的保養工作，保持儀器各部件清潔。

3、在使用過程中儀器運行滯澀不靈活時，請向機臺兩側軸承座上的加油孔內添加少許機油潤滑。機臺出現故障時請及時聯系廠家或銷售點（請勿擅自拆卸、修理）。
