OLSX2000數顯扭矩扳手

致用戶：請仔細閱讀此使用說明書后，并正確的按要求使用我公司的產品。若有任何問題，請與我公司售后人員聯系。保管好此說明書。

(1) 請勿在使用說明書規定以外的使用場所進行使用。

(2) 請勿私自拆卸安裝OLSX數顯扭矩扳手。

(3) 請?jiān)谑褂弥?，檢查OLSX數顯扭矩扳手設定的參數是否滿足使用要求。

(4) 請勿當普通工具進行敲擊，否則將損壞該產品。

(5) 請?jiān)谡f明書規定的扭矩范圍內使用該產品，避免損壞產品的精度。

(8) 請定期對產品進行校準，以保證產品的精確度。

(9) 在使用數顯扭矩扳手之前，請先確認零位顯示“0”，如果不是顯示“0”，請將產品水平放置，在產品不受外力的情況下，短按清零鍵，如果顯示“0”，則證明產品可以正常使用，如果無法顯示“0”，請聯系我們的售后人員進行維修；

(10)請勿過載使用OLSX數顯扭矩扳手，避免造成安全事故；

(11)在需要充電的時候，為了快速安全的給OLSX數顯扭矩扳手的電池進行充電，請使用我公司提供的充電連接線和充電頭進行充電，避免損壞電池或降低電池的耐用性；

一、概述

OLSX數顯扭矩扳手是一款操作簡單方便，顯示大方清晰，耐用度好的gao檔精確的數字型扭矩測量工具，廣泛應用于具有較高緊固扭矩的場所和檢測工位。

二、產品功能

2.1跟蹤模式：使用加力過程中，跟蹤顯示所加扭矩值，卸載后屏幕顯示為0.00。

2.2峰值模式：加力過程中，顯示值隨著緊固力矩的增大而增大，停止加力，顯示值為停止加力前的Z大扭力峰值，使用者可以檢查力矩值的大小，并可將此扭矩值存儲下來。

2.3預置模式：當達到設定的預置扭矩范圍可進行聲光報警。

2.4具有五種不同的扭矩單位可供使用選擇切換（N.m、ft.in.、ft.lb、kgf.cm、kgf.m），以滿足不同的扭矩檢測緊固場所使用選擇。

2.5具有電池電量自動測量顯示的功能：顯示屏具有電池電量的自動監測顯示功能，當電池使用一段時間后沒有足夠的使用電壓時，會自動報警提示對電池充電；

2.6在峰值模式下可對檢測的扭矩峰值進行手動或自動保存；

2.7可根據預置報警的扭矩范圍上下限設定，不同燈光顯示聲光報警，以提醒操作者Z恰當?shù)呐ぞ鼐o固和檢測；

2.8顯示界面全中文顯示，更容易操作，理解；

三、產品參數

OLSX數顯扳手參數選型表
型號	扭矩范圍(N.m)	分度值(N.m)	精度（%）	外形尺寸	方榫尺寸	重量（Kg）
OLSX500	50~500	1	±2%	900X65X65	3/4" 19.05	4.5
OLSX800	80~800	1	±2%	1050X65X65	3/4" 19.05	4.8
OLSX1000	100~1000	1	±2%	1150X65X65	3/4" 19.05	5.5
OLSX1500	150~1500	1	±2%	1350X70X70	1" 25.4	6.8
OLSX2000	200~2000	1	±2%	1650X70X70	1" 25.4	9.0

3.1供電電池：3.7V可充電環保鋰電池；

3.2安全使用OLSX數顯扭矩扳手的扭矩范圍：產品參數表提供的扭矩范圍內使用；

四、數顯扭矩扳手各部分名稱

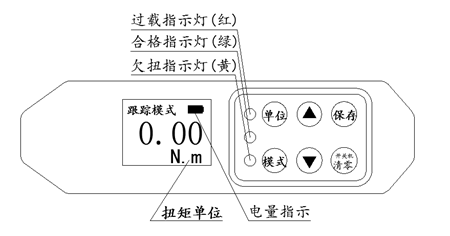

五、數顯扭矩扳手顯示組件界面如下圖：

六、操作步驟：

OLSX數顯扭矩扳手操作方法有四種操作模式，分別為跟蹤模式操作，峰值模式操作，預置模式，數據查看模式操作；

6.1跟蹤模式操作(主要是應用在檢測一個時時扭矩的大小工序)

在跟蹤模式下，短按模式鍵進行跟蹤模式、峰值模式、預設模式的循環切換；

在跟蹤模式下，短按單位鍵進行五種扭矩單位的循環切換；

在跟蹤模式下，短按開關機清零鍵鍵進行清零操作，長按該鍵進行開機和關機操作；

6.2峰值模式操作（主要應用在檢測和緊固Z大扭矩值的工序）

在峰值模式下操作，首先對需要緊固的扭矩值在預置模式下進行設置，設置完成后按保存鍵保存設置的扭矩值；在操作過程中，當達到預設扭矩值的80%，黃燈開始亮，并伴隨蜂鳴器報警，當達到預設扭矩值下限，綠燈亮，并伴隨蜂鳴器的聲音報警；當超過預設扭矩值的上限，紅燈開始亮，同時會伴隨急促的滴滴報警聲提示聲響。

在峰值保持模式下，短按模式鍵進行跟蹤模式、峰值保持模式、預設扭矩值模式的循環切換；

在峰值保持模式下，短按三角鍵進入數據查看模式；

在峰值保持模式下，短按開關機鍵進行清零操作，長按開關機鍵進行開機和關機操作；

6.3數據查看模式操作（主要應用于對峰值保持模式下緊固保存的數據進行查看，刪除操作）在數據查看模式下，保存的扭矩值數據，如果在預設扭矩值的上下限范圍內，保存的扭矩值顏色為綠色，否則為紅色。

在峰值模式下，短按三角鍵可以進入數據查看模式；
