連續水平真空帶式過濾機

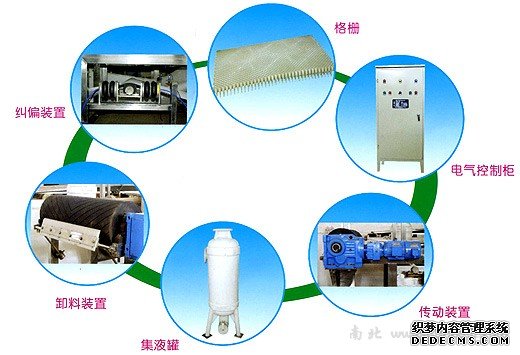

零部件圖：

·導軌式移動真空濾盤，磨擦阻力小，電機功率低。

·整體結構采用模塊化可拆式結構，便于安裝和維修。

·設備本體通過物料密封，可降低水耗，并實現液體的完全分開收集。

·間斷的真空吸濾，對需要洗滌的物料，可起到溶浸的作用。

·過濾的間斷性，進、出料的連續性，可滿足不同工藝狀態物料的洗滌和過濾。

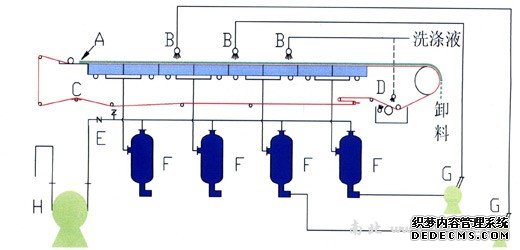

工藝流程圖：

Ａ、加料裝置　Ｂ、洗滌裝置?。谩⒓m偏裝置?。?、清洗裝置　Ｅ、切換閥　Ｆ、排液分離器 Ｇ、洗滌泵

Ｈ、真空泵　

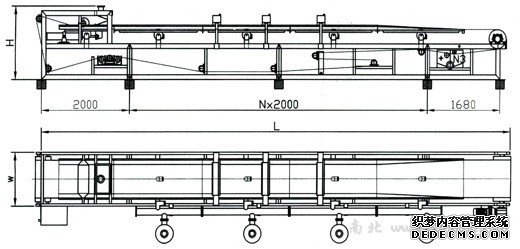

外形尺寸圖：

工作原理：

連續水平真空帶式過濾機以濾布為過濾介質，是充分利用物料重力和真空吸力實現固液分離的分離設備。采用整體可拆式的過濾盤作為真空室，濾布由電機拖動連續運行。過濾行程開始時，濾盤在真空狀態下與濾布同步運行；在非真空狀態下，濾盤與濾布作相對運行。物料通過料漿分布器均勻在真空濾盤的過濾帶上，濾布上料漿在真空吸力的作用下進行抽濾。知道真空濾盤碰到接近開關裝置并切斷真空，此時真空濾盤在氣缸的拖動下迅速返回到原始位置，濾帶在電機的拖動下繼續運行，這樣周而復始進行真空抽濾、洗滌、在抽濾、濾餅在卸料輥處被刮刀裝置刮離卸除，濾布經清洗后獲得再生，再經過一組支承輥和糾偏裝置重新進入過濾區。濾液在集液罐中隨著濾盤返回時排出。

技術參數（詳細資料）

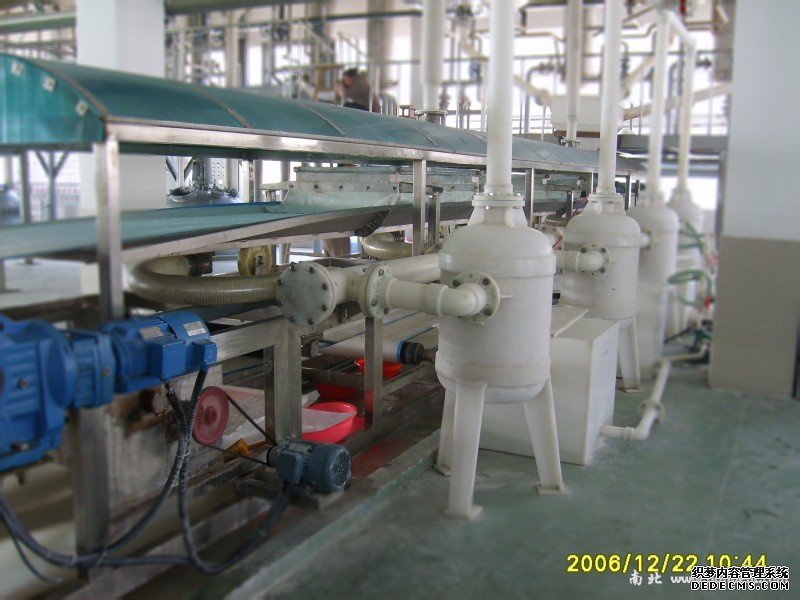

應用實例（詳細資料）

選型指南：

根據固液化、處理量、固體粒徑、粘度、固體堆比重選擇設備型號。

·根據物料的PH值選擇過流部件的材質，固體料徑、物料的溫度選擇過濾介質。

·含有揮發性氣體或蒸汽的物料可選擇半密封及全密封的機型。

·常洗滌的物料應選擇真空室長度大于10m的機型，特殊洗滌的物料，應選擇浸濾機型。

·同行業未使用過的相同物料應做小試。

·優先選擇國標過濾有效寬度的機型。
