RTS-9型雙電測四探針測試儀
RTS-9型雙電測四探針測試儀采用了四探針雙電測組合(亦稱雙位組合)測量新技術,將范德堡測量方法推廣應用到直線四探針上,利用電流探針、電壓探針的變換，在計算機控制下進行兩次電測量，能自動消除樣品幾何尺寸、邊界效應以及探針不等距和機械游移等因素對測量結果的影響。因而每次測量不必知道探針間距、樣品尺寸及探針在樣品表面上的位置。由于每次測量都是對幾何因素的影響進行動態的自動修正，因此顯著降低了幾何因素影響，從而提高了測量結果的準確度。suo有這些，用目前大量使用的常規四探針測量方法所生產的儀器是無法實現的。

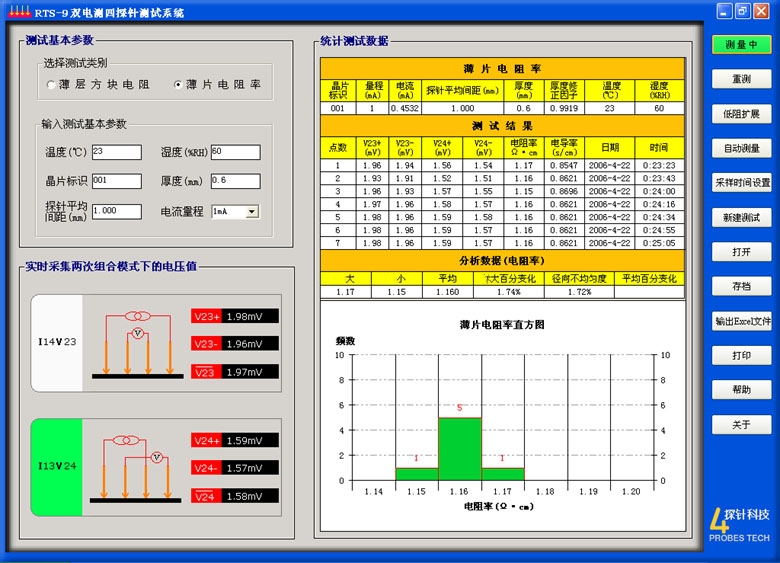

RTS-9雙電測四探針軟件測試系統是一個運行在計算機上擁有友好測試界面的用戶程序。測試程序在計算機與RTS-9型四探針測試儀連接的狀態下，通過計算機的并口實現通訊。
測試程序控制四探針測試儀進行測量并實時采集兩次組合模式下的測試數據，把采集到的數據在計算機中加以分析，然后把測試數據以表格，圖形直觀地記錄、顯示出來。用戶可對采集到的數據在電腦中保存或者打印以備日后參考和查看，還可以把采集到的數據輸出到Excel中，讓用戶對數據進行各種數據分析
技 術 指 標 ：
測量范圍 | 電阻率：10-5～105 Ω.cm(可擴展)； |
可測晶片厚度 | ≤3mm |
可測晶片直徑 | 140mmX150mm(配S-2A型測試臺)； |
恒流源 | 電流量程分為1μA、10μA、100μA、1mA、10mA、100mA六檔，各檔電流連續可調 |
數字電壓表 | 量程及表示形式：000.00～199.99mV； |
四探針探頭基本指標 | 間距：1±0.01mm； |
四探針探頭應用參數 | (見探頭附帶的合格證) |
模擬電阻測量相對誤差 | 0.01Ω、0.1Ω、1Ω、10Ω、100Ω、1000Ω、10000Ω≤0.3%±1字 |
整機測量z大相對誤差 | (用硅標樣片：0.01-180Ω.cm測試)≤±4% |
整機測量標準不確定度 | ≤4% |
測試標準 | 采用雙電測測試標準，通過RTS-9雙電測測試軟件控制四探針測試儀進行測量并實時采集兩次組合模式下的電壓值，然后根據雙電測測試原理公式計算出電阻值。儀器主機也可兼容RTS-8四探針測試軟件實現單電測測試標準，兩套軟件可同時使用。 |
軟件功能 | 軟件可記錄、保存、打印每一點的測試數據，并統計分析測試數據z大值、z小值、平均值、z大百分變化、平均百分變化、徑向不均勻度、并將數據生成直方圖，也可把測試數據輸出到Excel中，對數據進行各種數據分析。軟件還可選擇自動測量功能，根據樣品電阻大小自動選擇適合電流量程檔測試。 |
計算機通訊接口 | 并口，高速并行采集數據。 |
標準使用環境 | 溫度：23±2℃； |
