SZT-F1光伏電池片四探針方阻電阻率測試臺

產品介紹

基本功能：SZT-F1型光伏電池片四探針測試臺，配套自帶四探針探頭，連接四探針測試儀器后，可自動/手動方式測試樣品方阻/電阻率。是四探針法測試光伏電池片方阻、電阻率的專業配套測量裝置（以下簡稱測試臺）。

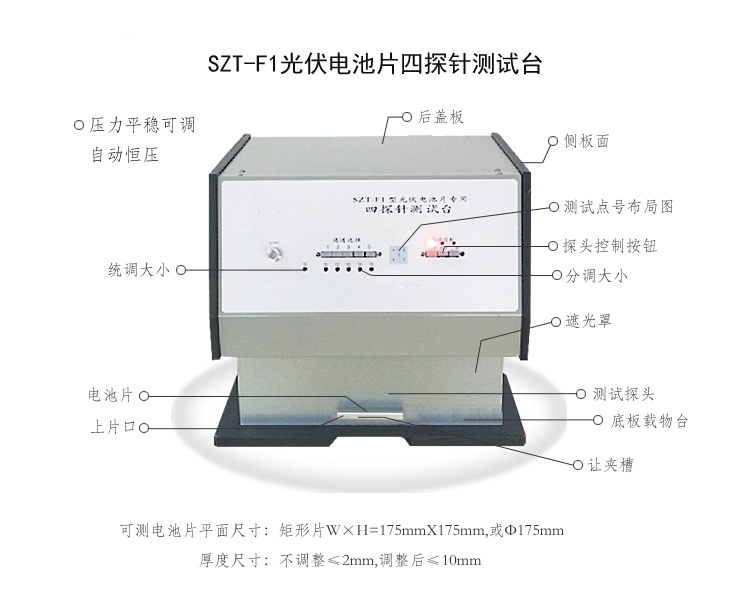

基本組成：本測試臺由底盤支架、遮光罩、樣品臺、探頭升降成套機構、步進電機傳動系統及電源（電動式）等主要單元組成。如下圖1.1


配套與兼容：

測試臺按動力方式有手動/電動款型號可選，分別為SZT-FS型本測試臺可裝配本公司suo有型號的四探針測試儀器；也可兼容國內同行絕大多數四探針電阻率/方阻測試儀器。

2018112937848981_副本.jpg 2018112937858541_副本.jpg

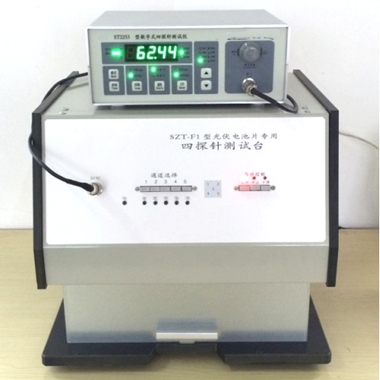

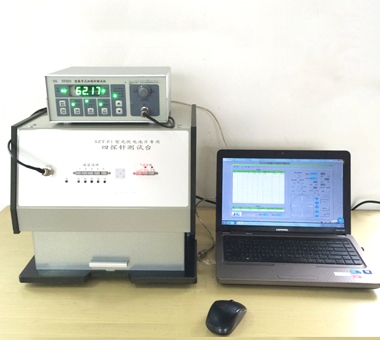

圖1.2 聯機ST2253帶PC操作 ST2253脫機PC操作

優勢特征：

本測試臺是為滿足光伏電池片生產測試要求的zhusn用測試臺，智能化程度高、結構緊湊、操著簡便，效果良好！具有以下專業特色：

1 遮光測試。

具有專門遮光外罩，防止光線照射引起電池片的光電效應對測試結果的影響！

2五探頭同步測試。

五探頭同步測試電池片的四角和中心典型取樣點。簡便快捷，提高效率！

3 快速恒壓測試。

測試探頭加壓機構具有簡便快速，壓力平穩可調，自動恒壓特性，保證測試效果！

4 測試動力電動可選！

5 可適配不同型號四探針方阻/電阻率測試儀，有ST2258A型/ST2253型。

二、技術參數

1. 四探針測試探頭：測試壓力400～600g

2.可測電池片平面尺寸：矩形片W×H=175mmX175mm,或Φ175mm，

厚度尺寸：不調整≤2mm,調整后≤10mm

3．外形尺寸：W×H×L=30cm×25cm×30cm

凈重：≤4.0kg
