HT-4000S 水管漏水探測儀

HT-4000S水管漏水探測儀

一、概述

1.1主要用途及適用范圍

漏水檢測儀是用于尋找并確定供水管道漏點位置的zhuan用儀器，也可用于其它壓力管道系統的檢漏，當管道內流體在壓力下溢出時，產生噪音能沿管道傳播，或沿埋層介質傳播到地面。漏水檢測儀能沿管線或其路面上方確定漏點位置。3000水管漏水探測儀是采用低功耗微處理器和高級zhuan用濾波器對噪聲進行數字化處理的檢漏儀器，它采用專門設計的寬帶高靈敏度振動傳感器（拾振器），將地面（或管道口）的噪聲檢拾并轉換為電信號，經過相應放大并作數字化濾波處理，以兩種顯示圖面在液晶顯示屏上顯示。

1.2產品特點

1.2.1采用點陣式可加背光的液晶顯示屏，以適應橫向長度和縱向6個光柱的需要，并可在夜間方便觀察。

1.2.2特設帶寬兩檔變化，既照顧測聽過程中振動能量分布的豐富性，又可在頻率分析時更為精細。

1.2.3特設9個通道的存貯，既可分別將7頻段信號也可將分別7個測點的測量值進行存儲。

1.2.4設計的zhuan用工程塑料機箱和相應面板操作均非常簡潔明快，以方便簡單的操作方式可取得明確廣泛的信息，使檢漏實測工作方便易行。

1.3產品技術參數

1.3.1 放大倍數：100dB內可調。

1.3.2 頻率分析寬度：70~4000HZ范圍，近5個倍頻程，兩種帶寬。

1.3.3 頻率分檔（中心頻率）：a、100HZ  b：200HZ  c：400HZ  d：800HZ  e：1000HZ  f：1500HZ     g：3000HZ

1.3.4 帶寬：a 窄帶：標示符號 ┃┃┃

b、中寬帶：標示符號  ┃┃┃┃┃

1.3.5數值顯示：在顯示條上對應，取樣值作Z小值以0~100間相對量值顯示。

1.3.6屏幕54×54mm LCD顯示窗

1.3.7供電方式：鋰電池一組，并有充電功能。

1.3.8電池充滿后

供電工作時間≥35小時

1.3.9存儲6次測量值，分儲6通道并可分別查看。

1.3.10操作溫度：-10℃~+50℃

1.3.11存放溫度：-10℃~+70℃

1.3.12儀器尺寸（L×W×D）：230×100×100 mm

1.3.13 重量：3000主機箱內件（包括電池）1.2kg

3000拾振器（附座插連線）  0.6kg

 手提箱包總重                  5.2kg

二、產品整體結構

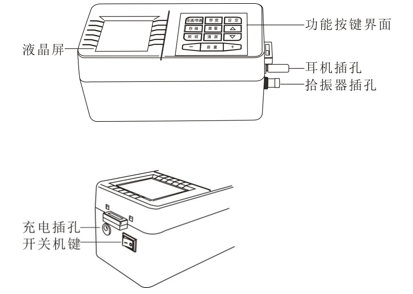

2.1外形結構

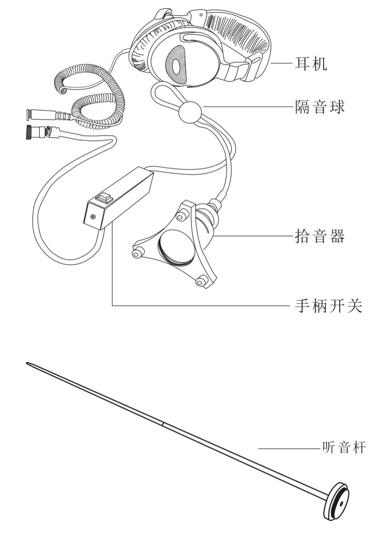

2.2 產品附配件

2.3液晶屏

2.3.1 全通/帶通鍵：全通和帶通模式的切換

2.3.2 帶寬鍵：用于帶寬的切換。

2.3.3 設定鍵：用于時間、日期、背光亮度的設置。

2.3.4 存儲鍵：用于存儲數據。

2.3.5 查看鍵：用于查看保存的數據。

2.3.6 “    ”鍵：用于向上選擇。

2.3.7 “    ”鍵：用于向下選擇。

2.3.8 照明鍵：打開或關閉背光。

2.3.9 清屏鍵： 用于返回。

2.3.10 音量“+”、“-”鍵：用于控制音量大小。

三、使用和操作

3.1使用前的準備

3.1.1連接耳機和拾音器

3.2使用中的操作和說明

3.2.1 頭戴耳機，拾音器放于桌面或地面，開機進入測量界面，本儀器默認開機進入“全通”模式，傾聽環境噪聲，或用腳輕擦拾音器附近地面，傾聽摩擦聲同時觀察顯示屏上柱條動態，如需提高靈敏度，則輕按音量鍵右端“+”，反之，則輕按“-”，至自己耳感良好。

       在實測定位過程中，必須要按下手柄開關不放才可接收到數據，待存儲后再松開。如需調節音量大小，亦可相應按音量鍵“+”或“-”。

3.2.2  全通/帶通:儀器處于“全通狀態”，指的是檢漏儀此時可將拾音器接收到的在70至4000赫范圍內的聲音振動全部通過并放大。耳機中傳達的聲音音質豐富，從低頻至高頻均有感受，也就是說這時對周圍環境的這一個廣泛頻段的聲音（通過地面振動）均能接收到。如果環境安靜，對漏水檢測也具有Z佳的可分析性。但是如果環境噪聲很大，干擾也會較多，對初次掌握此儀器的操作者，可能不易掌握。這就需要轉入“帶通”狀態下工作，“全通/帶通”鍵就是將“全通”和“帶通”這兩種狀態相互切換的按鍵。

    檢漏儀設置了7個頻段及兩種帶寬。7個頻段的中心頻率為100、200、400、800、1000、 1500、3000赫茲，它們又分別設置窄、寬兩種帶寬，以便對漏水信號進行詳細的頻率分析。

3.2.3 中心頻率選擇（僅在“帶通”工作狀態下有效）：觀察顯示屏上頻率跳動點，如需升高頻率，可按“  ”鍵，可逐級升高，如需降低頻率，可按“   ”鍵可逐級降低，但如已升至2千赫中心頻率，再按“  ”鍵，則會自動降至Z低頻（100HZ），如已降至“100HZ”中心頻率，再按“    ”鍵則會自動跳至Z高頻（3000HZ）。

3.2.4 帶寬的選擇（僅在“帶通”工作狀態下有效）：觀察顯示屏上方帶寬標示，如處于窄帶“┃┃┃”，需要加寬，則按“帶寬”鍵切換成“┃┃┃┃┃”，再按一次“帶寬”鍵，則切換成窄帶“┃┃┃”。

3.2.5 屏幕上的即時定格：在帶通模式下，屏幕下方“100”處有一下劃線時，說明此時儀器處于接收中心頻率為“100”的頻帶中聲振信號，當光柱動態平穩時，說明此時漏水信號強度為該值，如需記下此值，可按“   ”鍵，此時，接收頻帶自動升至“200”，下劃線跳至“200”下，而原“100”頻帶的光柱定格，頂部亦固定相應數值，當“200”頻帶測值需記下時，再按一次“   ”鍵，則“200”固定，“400”跳動，以此類推。

3.2.6 音量值的存儲：在帶通或者全通模式下，確認所檢測值后，按下“存儲”鍵，界面自動出現“存儲通道：1”界面，此時再按一次“存儲”鍵，數據就會被保存，如需查看，按“查看”鍵即可。如果要存儲D二次數據時，需按“存儲”鍵后，按“   ”鍵選擇D二通道存儲，一個通道只能存儲一組數據，儀器有9個存儲通道，每個通道存滿一組數據后，存儲D二組數據時，會自動覆蓋D一組數據。如按“存儲”鍵后又不想存儲，可按“清屏”鍵退出。

3.2.7  充電： 使用一段時間后，3000面板液晶顯示電池電量變低需要充電。3000備有zhuan用充電器、儀器側面有zhuan用充電插孔，充電時將充電器接在220V市電上，充電輸出插頭插入該充電孔，充電器上指示燈紅燈亮，代表開始充電狀態，充電完成后轉綠燈。

四、使用注意事項

4.1檢漏儀為精密儀器，雖為外場操作，已注意到其耐受性，但操作者應備加愛護，避免無端碰撞、淋濕、劃傷、拉斷接線等，應特別注意拾振器不能高處跌落，儀器表面不宜重壓、損傷液晶顯示屏和按鍵。zhuan用外包裝箱設了定位襯墊，裝箱時必須各部件就位放置，關箱時各部件理順避免重壓。存放時注意清潔，無腐蝕和避免過分潮濕高溫。
